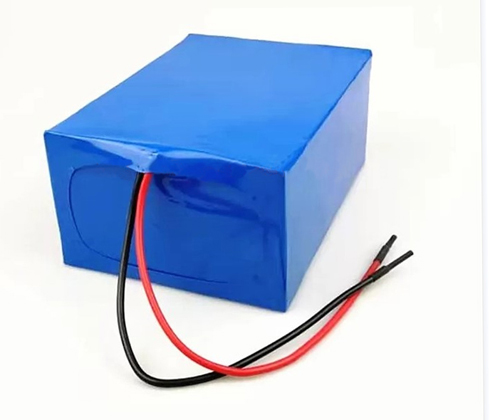

18650锂电池怎么组装60V电池组?

发布时间:2022-03-07 11:38:43浏览:730来源:noodbars.com



  18650锂电池只是一个小小的锂电池单体,它的标称电压是3.7伏,如果想组成60伏,根据电路电压原理,要想增压,需要使用串联的做法。60÷3.7=16.21个,取整数为17个,因此,只要把17个18650单体串联起来,就可以实现60伏左右的电池组了,17*3.7=62.9伏。

  当然,这个电压范围并不是真的固定在60伏,而是大概值,最低放电电压是2.75*17=46.75伏,而最高充电电压是4.2*17=71.4伏。

  保护板必须加

  虽然简单的串联,就可以像叠罗汉那样让电压升高了,但是锂电池太娇嫩太危险了,它不能过放也不能过充,也就是充电的电压不能太高,否则可能会爆炸,而且也不能不计成本的放电,否则电池会坏掉,所以需要一种东西来保护过充或者过放,这就是锂电池保护板。

  锂电池保护板的本质,就是检测锂电池组的温度,电压和电流等量,让这些参数控制在某个范围内,这样避免锂电池走向“极端”损坏甚至引起安全问题,比如电压高了,需要切断充电电路;电压低了,需要禁止电路放电;电流过大了,也要禁止输入或者输出。

  市场上已经有了成熟的现成保护板,直接买回来用就好了,按照它们的图纸来接线和按照说明书的要求来使用,不要接错线就好。

  因为保护板的成本不便宜,几乎很少会有人让每个单体18650对应使用一块保护板的,往往是并联了多个锂电池单体后,作为一个单元来保护,实际上就是只能保护到并联后的这个单元,并不能真正保护每个单体的。并联的作用,是为了提升电池组的容量,目前市场上销售的18650锂电池的单体容量大概是3000maH,如果并联两个就是600maH,依次类推。

  避免内阻过大和发热

  一般18650单体锂电池的内阻是70毫欧左右,电池串联过多,内阻当然也会跟着串联变大,而并联刚好是相反,内阻越大,发热越厉害,效率越低,温度当然越高,如果温度高于一定值,锂电池会损坏的。

  而锂电池连接也是一个问题,因为电池外壳是钢,用普通的电烙铁是焊接不好的,往往需要使用专用的点焊机,如果焊接不好,就会增加了电池组的内阻,在频繁充放电中容易引起发热,可能会引起意想不到的安全事故。

  电池之间的连接铜线铜条也很重要,需要根据电流来计算选型,当然越粗越好了,同样可以降低电池组之间的内阻。
